500 میلی لیتر بطری شیشه ای خط تولید آبجو تجهیزات بسته بندی 18000BPH

خط تولید بسته‌بندی آبجو بطری شیشه‌ای با سرعت و کیفیت بالا

شرکت فناوری بسته‌بندی شانگهای پی‌یوی، با مسئولیت محدود

1. معرفی خط بسته‌بندی آبجو بطری شیشه‌ای:
پارامترهای عملکرد خط بسته‌بندی:
1) ظرفیت تولید: 18000BPH تا 50000BPH (500 میلی‌لیتر).
2) تجهیزات اصلی خط تولید: دستگاه پالت‌بردار، دستگاه بازکننده کارتن، دستگاه شستشوی بطری، دستگاه پرکن و درب‌بند، استریل‌کننده، دستگاه بسته‌بندی.
3) تجهیزات کمکی شامل: دستگاه بازرسی بطری، چاپگر جوهرافشان، تشخیص سطح مایع، تجهیزات تمیز کردن CIP و غیره.
4) نوع بطری قابل استفاده: قطر بطری 66-80.5 میلی‌متر، ارتفاع بطری 210 تا 295 میلی‌متر.
5) نوع درب قابل استفاده: درب تاج استاندارد (26 میلی‌متر).
6) مشخصات بسته‌بندی: جعبه پلاستیکی 4*6، کارتن 3*4.

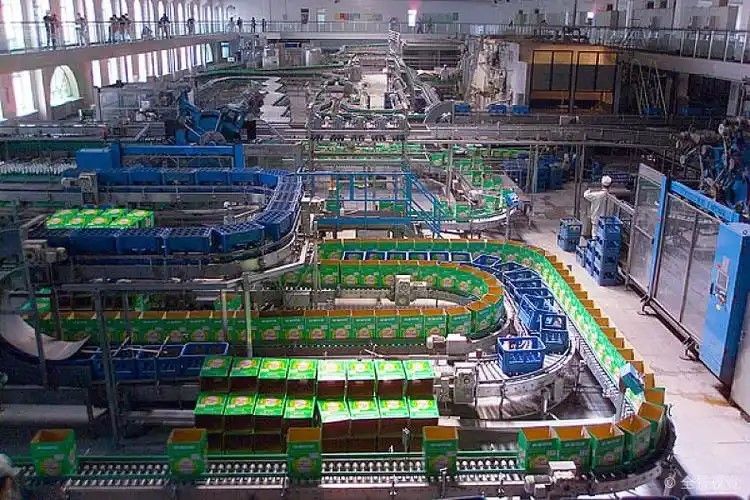

2. جریان فرآیند خط بسته‌بندی خط تولید آبجو عمومی:

الف. CIP کاملاً خودکار - نوار نقاله تاج - درب‌بند پرکن

ب. دستگاه پالت‌بردار بطری - دستگاه شستشوی بطری - بازرس بطری خالی - نوار نقاله بدون فشار

دستگاه پالت‌بردار کارتن - دستگاه بازکننده کارتن – دستگاه پالت‌بردار بطری

ج. درب‌بند پرکن - بازرس بطری پر شده - پاستوریزاتور - نوار نقاله بدون فشار - برچسب‌زن - کارتن‌بند - پالت‌چین

جریان فرآیند خط بسته‌بندی خط تولید آبجو خالص:

الف. CIP کاملاً خودکار - سیستم فیلتراسیون آبجو - نوار نقاله تاج - درب‌بند پرکن

ب. دستگاه پالت‌بردار بطری - دستگاه شستشوی بطری - بازرس بطری خالی - نوار نقاله بدون فشار

دستگاه پالت‌بردار کارتن - دستگاه بازکننده کارتن – دستگاه شستشوی کارتن

ج. درب‌بند پرکن - بازرس بطری پر شده - پاستوریزاتور - نوار نقاله بدون فشار - کدزن جوهرافشان - کارتن‌بند - پالت‌چین

3. ویژگی‌های فنی برای خط بسته‌بندی آبجو بطری شیشه‌ای:
کل خط دارای چیدمان منطقی است که با توجه به الزامات خط تولید، ظرفیت نامی هر واحد را مطابقت می‌دهد. کل خط دارای حمل و نقل بدون فشار و راندمان تولید بالا است.
کل خط به طور کامل صرفه‌جویی در انرژی و کاهش انتشار را در نظر می‌گیرد و استفاده مجدد از انرژی حرارتی، آب و سایر انرژی‌ها را در نظر می‌گیرد. تجهیزات خط تولید با توجه به نیاز کاربران به طور منطقی مجهز و تنظیم می‌شوند.

4. تجهیزات مرتبط با خط بسته‌بندی آبجو بطری شیشه‌ای:
1). دستگاه پالت‌بردار کارتن
2). دستگاه شستشوی بطری
3). پرکن
4). پاستوریزاتور
5). برچسب‌زن
6). کدزن جوهرافشان
7). کارتن‌بند

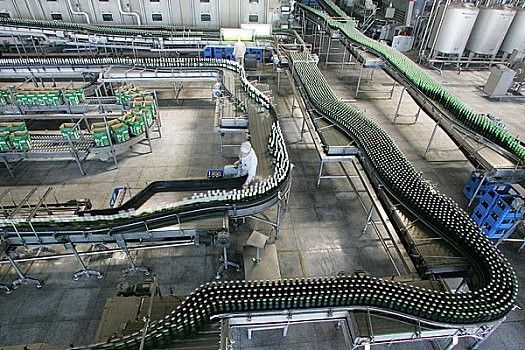

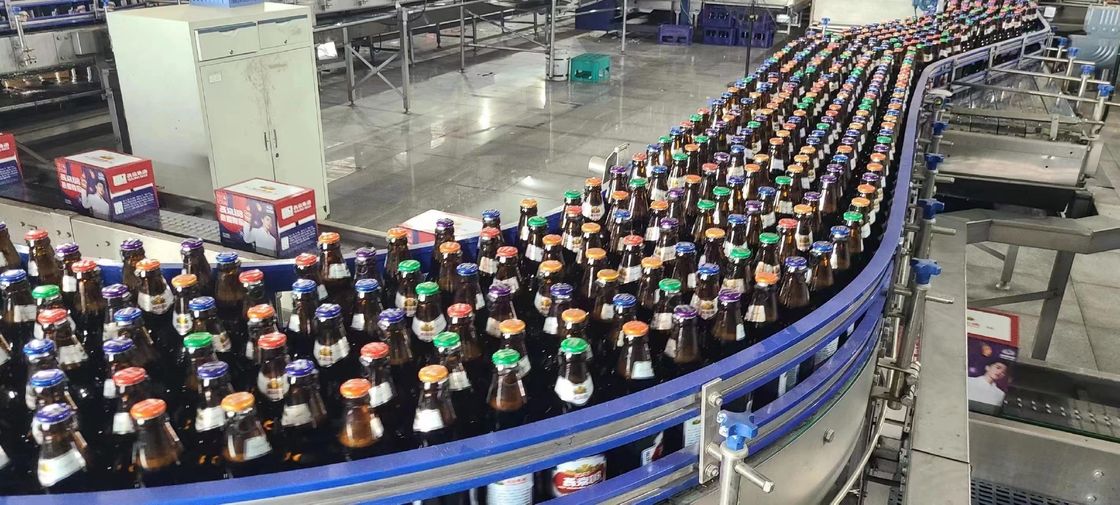

8). نوار نقاله بطری و کارتن
9). دستگاه پالت‌بردار کارتن

5. معرفی تجهیزات اصلی برای خط بسته‌بندی آبجو بطری شیشه‌ای:
1) دستگاه پرکن
(1) شستشوی بطری: ابتدا بطری‌ها از طریق زنجیر نوار نقاله به دستگاه اصلی فرستاده می‌شوند و بطری‌ها از طریق پیچ تغذیه بطری به فاصله‌های مورد نیاز دستگاه اصلی تقسیم می‌شوند. پیچ از یک پیچ با گام متغیر استفاده می‌کند. با بهینه‌سازی خط مارپیچ پیچ، آسیب سطح پیچ به ظاهر بطری به حداقل می‌رسد. صفحه انتقال منطبق با پیچ، بطری را وارد دستگاه شستشوی بطری می‌کند. پس از ورود بطری به دستگاه شستشوی بطری، بطری توسط گیره بطری بسته می‌شود و تحت تأثیر ریل راهنمای چرخان 180 درجه می‌چرخد، به طوری که دهانه بطری رو به پایین است. هنگامی که به یک ناحیه خاص می‌چرخد، نازل مایع تمیزکننده را اسپری می‌کند تا داخل و خارج بطری را بشوید و سپس از طریق آب فیلتر شده، بطری دوباره تحت تأثیر ریل راهنمای چرخان 180 درجه می‌چرخد و از دستگاه شستشوی بطری خارج می‌شود تا وارد فرآیند بعدی شود.

(2) پر کردن:

بطری‌های تمیز و ضدعفونی شده از طریق چرخ انتقال به دستگاه پرکن منتقل می‌شوند. مکانیزم مرکزکننده دهانه بطری را در ایستگاه تحویل می‌بندد تا اطمینان حاصل شود که دهانه بطری و شیر پرکن هم‌تراز هستند. سپس بطری تحت تأثیر سیلندر پشتیبانی بطری بالا می‌رود و دهانه بطری، پوشش مرکزکننده و مهر و موم دهانه شیر پرکن محکم فشرده می‌شوند. در عین حال، دهانه بطری شیر پرکن مکانیکی را باز می‌کند و پر کردن را شروع می‌کند. هوای داخل بطری از طریق کانال برگشت وارد لوله برگشت می‌شود. پس از پر شدن، سیلندر پشتیبانی بطری تحت تأثیر بادامک فشار رو به پایین پایین می‌آید تا کل فرآیند پر کردن کامل شود. سپس از دستگاه پرکن خارج شده و وارد درب‌بندی انتهایی می‌شود.
(3) درب‌بندی:
پس از پر شدن، بطری از طریق چرخ انتقال به دستگاه درب‌بند منتقل می‌شود. درب بطری روی دهانه بطری روی چرخ انتقال بسته می‌شود و فشرده می‌شود (بسته به محصول، نیتروژن مایع را می‌توان قبل از درب‌بندی چکانید). پس از درب‌بندی، بطری وارد دستگاه درب‌بند می‌شود.
مجموعه درب‌بندی توسط بادامک‌های مکانیکی دوتایی کنترل می‌شود. بادامک بالایی حرکت بالا و پایین مجموعه درب‌بندی را کنترل می‌کند و بادامک پایینی درب‌بندی را کنترل می‌کند (بادامک پایینی از طراحی منحنی درب‌بندی دوتایی استفاده می‌کند که می‌تواند دو عملیات آب‌بندی را روی درب بطری انجام دهد). دستگاه درب‌بند دارای یک موتور سروو خارجی برای به حرکت درآوردن چرخ‌دنده درب‌بندی است و تعداد دایره‌های درب‌بندی را می‌توان به طور دلخواه تنظیم کرد تا نیازهای درب بطری از تولیدکنندگان مختلف را برآورده کند و به سازگاری گسترده دست یابد.

هنگامی که بطری وارد دستگاه درب‌بند می‌شود، بادامک‌های بالایی و پایینی همزمان عمل می‌کنند تا مجموعه درب‌بندی را برای پایین آمدن کنترل کنند و سر فشار شکل‌دهنده درب، درب بطری را فشار می‌دهد تا بطری ثابت بماند. سپس بادامک پایینی، بادامک کوچک چاقوی چرخشی را کنترل می‌کند تا پایین بیاید و چاقوی رزوه سر درب‌بندی و چاقوی حلقه ضد سرقت تحت تأثیر فنر سفت می‌شوند و در حالی که دستگاه اصلی می‌چرخد، می‌چرخند و درب بطری شروع به رزوه شدن می‌کند. تحت کنترل بادامک پایینی، نخ‌ریسی دو بار انجام می‌شود تا کیفیت درب‌بندی و زیبایی نخ درب تضمین شود. بطری که درب‌بندی آن کامل شده است از طریق چرخ صفحه از دستگاه اصلی سه در یک خارج شده و وارد فرآیند بعدی می‌شود. هنگامی که سر درب‌بندی نیاز به تنظیم گشتاور چاقوی چرخشی دارد، فقط باید سر درب‌بندی را بردارید (سر درب‌بندی و مجموعه درب‌بندی توسط نخ‌ها برای جداسازی آسان متصل می‌شوند)، سر درب‌بندی را روی ابزار تنظیم‌کننده‌ای که همراه آن است نصب کنید و از آچار گشتاور برای تنظیم دقیق مقدار گشتاور چهار چاقوی چرخشی سر درب‌بندی (دو چاقوی نخ و دو چاقوی حلقه ضد سرقت) استفاده کنید.

2). کارتن‌بند:
کارتن‌بند بازوی مفصلی SPC-R تولید شده توسط Peiyu یک کارتن‌بند هوشمند کاملاً خودکار با سرعت بالا است. این دستگاه از یک دستگاه سروو دوگانه با سرعت بالا برای بسته‌بندی انواع ظروف از جمله بطری‌های شیشه‌ای، بطری‌های پلاستیکی و اقلام مختلف جعبه‌ای استفاده می‌کند. ریتم بسته‌بندی بیش از 12 بار در دقیقه نیست. این دستگاه از PLC به علاوه کنترل نمایشگر صفحه لمسی استفاده می‌کند. سیستم سروو دوگانه می‌تواند هر منحنی موقعیت منطقی را کامل کند، مسیر حرکت تأثیر کمی دارد و سرعت حرکت بالایی دارد. این دستگاه مجهز به خاموش شدن هشدار کمبود بطری و پیکربندی ایمنی بدون بطری و بدون کارتن است که کار را بسیار آسان می‌کند، پرسنل مدیریت تولید و شدت کار را کاهش می‌دهد. این یکی از مدل‌های ترجیحی برای بسته‌بندی مواد غذایی با سرعت بالا و کاملاً خودکار است.
کارتن‌بند مختصات متقاطع از یک ربات نوع H، نوار نقاله تغذیه بطری و نوار نقاله تغذیه جعبه تشکیل شده است. این دستگاه توسط یک موتور پرقدرت هدایت می‌شود و می‌تواند با سرعت بالا کار کند. این دستگاه می‌تواند 3 جعبه یا بیشتر از محصولات را در یک زمان بسته‌بندی کند. این دستگاه پایداری خوب، سرعت بالا، حرکت سبک و بدون نیاز به تعمیر و نگهداری دارد.
کارتن‌بند بازوی مفصلی تولید شده توسط Peiyu یک کارتن‌بند هوشمند کاملاً خودکار با سرعت بالا است. این دستگاه از یک دستگاه سروو دوگانه با سرعت بالا برای بسته‌بندی انواع ظروف از جمله بطری‌های شیشه‌ای، بطری‌های پلاستیکی و اقلام مختلف جعبه‌ای استفاده می‌کند. حداکثر ریتم بسته‌بندی 12 بار در دقیقه است.
این دستگاه از PLC به علاوه کنترل نمایشگر صفحه لمسی استفاده می‌کند و سیستم سروو دوگانه می‌تواند هر منحنی موقعیت منطقی را کامل کند، با تأثیر کمی بر مسیر حرکت و سرعت حرکت بالا.
این دستگاه مجهز به خاموش شدن هشدار کمبود بطری و پیکربندی ایمنی بدون بطری و بدون جعبه است که کار را بسیار آسان می‌کند، پرسنل مدیریت تولید و شدت کار را کاهش می‌دهد و یکی از مدل‌های ترجیحی برای بسته‌بندی مواد غذایی با سرعت بالا و کاملاً خودکار است.

3). پالت‌چین جعبه:
معرفی پالت‌چین دروازه‌ای تک کاناله
پالت‌چین دروازه‌ای تک کاناله برای انباشتن کارتن‌ها، کیسه‌های پلاستیکی، کیسه‌های فیلم یا بسته‌های دیگر روی پالت‌ها (چوبی، پلاستیکی) در یک چیدمان خاص و انباشتن خودکار آنها است. این دستگاه می‌تواند چندین لایه را روی هم قرار دهد و سپس به طور خودکار آنها را به ایستگاه پالت واقعی منتقل کند تا توسط لیفتراک به انبار برای ذخیره‌سازی منتقل شوند. این تجهیزات از کنترل PLC+صفحه لمسی برای تحقق عملیات و مدیریت هوشمند استفاده می‌کنند. این دستگاه ساده و آسان برای تسلط است که می‌تواند نیروی کار را تا حد زیادی کاهش دهد و شدت کار را کاهش دهد. این دستگاه با مفهوم سرعت بالا، پایداری و صرفه‌جویی در فضا طراحی شده است. انباشته‌کننده عرضه از سینی جداگانه استفاده می‌کند که سریع‌تر و صرفه‌جویی در فضا است. این دستگاه دارای قابلیت کاربرد قوی، یک دستگاه برای چندین استفاده و تنظیم سریع است. این دستگاه می‌تواند برای پالت‌بندی محصولات با مشخصات مختلف استفاده شود.
این دستگاه عمدتاً محصولات بسته‌بندی شده (جعبه‌ها/کیسه‌ها/بشکه) را روی پالت‌های خالی مربوطه به ترتیب چیدمان خاص از طریق اقدامات مکانیکی مداوم انباشته می‌کند تا جابجایی و حمل و نقل محصولات دسته‌ای را تسهیل کند و در نتیجه راندمان تولید را بهبود بخشد.
پارامترهای فنی:
الف. سرعت انباشته‌سازی کل دستگاه 35 کیسه یا 45 جعبه در دقیقه (با توجه به نمودار انباشته‌سازی تنظیم می‌شود)
پرسنل فروش ظرفیت تجهیزات را با توجه به نیازهای واقعی تعیین می‌کنند
ب. حداکثر بار در هر لایه 250 کیلوگرم
ج. حداکثر بار در هر پالت 1500 کیلوگرم
د. حداکثر ارتفاع انباشته‌سازی 1800 میلی‌متر
ه. توان نصب شده 20 کیلووات
و. فشار هوا 7 بار
ز. مصرف هوا 200 لیتر در دقیقه
ح. اندازه پالت اندازه پالت 1000-1300 میلی‌متر (با توجه به نیازهای خاص)

برخی از گواهینامه‌های صدور گواهینامه و موارد مشتری:

6. قیمت و زمان تحویل برای خط بسته‌بندی آبجو بطری شیشه‌ای:

(1). دوره اعتبار قیمت: 1 ماه;
(2). روش پرداخت: T/T، L/C.
(3). مشتریان نمونه‌های محصول و بسته‌بندی مورد نیاز برای آزمایش کارخانه را به صورت رایگان ارائه می‌دهند;
(4). زمان تحویل: 60 روز کاری از زمان دریافت سپرده مشتری و نمونه‌های بسته‌بندی محصول.

7. تضمین کیفیت برای خط بسته‌بندی آبجو بطری شیشه‌ای:
(1). این شرکت تضمین می‌کند که کالاهای ارائه شده کاملاً نو، استفاده نشده، ساخته شده از جدیدترین طرح و مواد مناسب هستند و از هر نظر با کیفیت، مشخصات و عملکرد مشخص شده در قرارداد فنی مطابقت دارند;
(2). این شرکت تضمین می‌کند که پس از هدایت، نصب و اشکال‌زدایی مناسب خط تولید، تجهیزات در عرض 15 روز از راه‌اندازی کل سیستم به شاخص‌های عملکرد فنی مختلف محصول می‌رسند;
(3). این شرکت تضمین می‌کند که در مدت زمان تضمین کیفیت مشخص شده در قرارداد، مسئول نقص‌ها، خرابی‌ها و آسیب‌های خط تولید ناشی از نقص در طراحی، فرآیند، ساخت، نصب، اشکال‌زدایی یا مواد ارائه شده و کیفیت تجهیزات فروشنده خواهد بود;
(4). دوره تضمین کیفیت تجهیزات 12 ماه پس از پذیرش خط تولید است. اگر در طول دوره تضمین کیفیت مشخص شود که کیفیت یا مشخصات تجهیزات با مفاد قرارداد مطابقت ندارد، یا ثابت شود که تجهیزات معیوب هستند (از جمله نقص‌های احتمالی یا استفاده از مواد نامرغوب و غیره)، خریدار حق دارد در دوره تضمین کیفیت محصول طبق گواهی بازرسی صادر شده توسط اداره قانونی، اصلاح را به فروشنده پیشنهاد دهد;
(5). این شرکت خواص مکانیکی تجهیزات ارائه شده، کیفیت محصول و شاخص‌های مصرف محصول را تضمین می‌کند.

8. گارانتی تجهیزات برای خط بسته‌بندی آبجو بطری شیشه‌ای:
(1). پس از پذیرش تجهیزات، 12 ماه گارانتی ارائه می‌شود و سیستم کنترل (برند استاندارد Huichuan) 24 ماه گارانتی ارائه می‌دهد. در طول دوره گارانتی، شرکت ما قطعات یدکی رایگان و خدمات به موقع و مؤثر را به کاربران ارائه می‌دهد (قطعات فرسوده شامل گارانتی نمی‌شوند);
(2). اگر تجهیزات خراب شوند و نیاز به تعمیر در محل داشته باشند، شرکت ما تضمین می‌کند که پرسنل تعمیر و نگهداری ظرف 48 ساعت به محل مشتری می‌روند تا به مشتری کمک کنند تا در زمان مناسب عیب را برطرف کند (به استثنای فورس ماژور);
(3). پس از دوره گارانتی، شرکت ما پشتیبانی فنی ترجیحی گسترده، عرضه کافی قطعات یدکی و سایر خدمات پس از فروش را برای طول عمر به کاربران ارائه می‌دهد;

9. بسته‌بندی و حمل و نقل برای خط بسته‌بندی آبجو بطری شیشه‌ای:
(1). روش بسته‌بندی:
بسته‌بندی از جعبه‌های بسته‌بندی ویژه جدید و محکم یا قاب‌های ثابت استفاده می‌کند که برای حمل و نقل طولانی‌مدت، ضد رطوبت، ضد زنگ، ضد ضربه، مناسب برای حمل و نقل زمینی، حمل و نقل دریایی و بلند کردن کلی مناسب هستند.
(2). روش حمل و نقل: حمل و نقل زمینی، حمل و نقل دریایی.
