سیستم قفسه‌بندی و بارگیری و تخلیه دستگاه بسته‌بندی آب آشامیدنی و آبمیوه

شرکت فناوری بسته‌بندی شانگهای پی‌یو

1.مقدمه‌ای بر سیستم بارگیری و تخلیه خودکار قفس:
سیستم بارگیری و تخلیه خودکار قفس، تضمینی برای عملکرد مداوم و کارآمد کل سیستم پس از استریلیزاسیون است. این سیستم عمدتاً از یک سیستم بارگیری خودکار قفس، یک سیستم ترولی و یک سیستم تخلیه خودکار قفس تشکیل شده است.
1) سیستم بارگیری خودکار قفس
عملکرد این سیستم: ابتدا، نوار نقاله سبد قفس، قاب قفس را به ایستگاه بارگیری قفس زیر میزبان بارگیری قفس تحویل می‌دهد. پلتفرم بالابر هیدرولیکی بالا می‌رود تا صفحه زیرین قاب قفس را به ارتفاع خط نقاله بارگیری قفس برساند. مکانیزم تقسیم‌کننده مکش و رهاسازی خودکار، یک پارتیشن را مکیده و روی بالای صفحه زیرین قرار می‌دهد. خط انتقال بطری، محصول را به خط نقاله بارگیری قفس تحویل می‌دهد. دستگاه فشار دادن بطری، محصول را به لایه‌ها تقسیم می‌کند. مکانیزم نگهدارنده و انتقال بطری، یک لایه کامل از محصول تقسیم شده را نگه می‌دارد و آن را به پارتیشن قاب قفس می‌فرستد. پلتفرم بالابر هیدرولیکی یک لایه را پایین می‌آورد و این چرخه را تکرار می‌کند تا کل قاب محصولات بارگیری شود. این سیستم به طور خودکار توسط PLC کنترل می‌شود تا در مصرف نیروی انسانی صرفه‌جویی شود و راندمان تولید را تا حد زیادی بهبود بخشد.
2) مکانیزم تقسیم‌کننده مکش و رهاسازی خودکار
قاب اصلی این مکانیزم در قسمت بالایی میزبان بارگیری قفس و میزبان تخلیه قفس قرار دارد. فیکسچر مکش پارتیشن متقابلاً حرکت می‌کند و ژنراتور خلاء فشار منفی ایجاد می‌کند تا به طور خودکار پارتیشن را مکیده و رها کند. دستگاه موقعیت‌یابی متشکل از یک ایستگاه هیدرولیک و یک سیلندر و یک سوئیچ میکرو برای حس کردن موقعیت صحیح تخته بین لایه‌ای که وارد پلتفرم بالابر اصلی اتاق بارگیری قفس می‌شود، استفاده می‌شود و به طور خودکار موقعیت دقیق تخته بین لایه‌ای بعدی را هنگام پایین آمدن پس از هر لایه از بطری‌های جامد در قفس، تکمیل می‌کند.
3) سیستم تخلیه خودکار قفس
عملکرد این سیستم: ابتدا، ترولی خودکار محصول با قاب کامل را به ایستگاه تخلیه قفس زیر دستگاه اصلی تخلیه قفس تحویل می‌دهد، پلتفرم بالابر هیدرولیکی یک لایه از محصول را بلند می‌کند، مکانیزم نگهدارنده و انتقال بطری یک لایه کامل از محصول را نگه می‌دارد و آن را به خط نقاله تخلیه قفس می‌فرستد، مکانیزم مکش و قرار دادن خودکار پارتیشن، یک پارتیشن را مکیده و در مکانیزم انباشته‌سازی و بالابری پارتیشن قرار می‌دهد، پلتفرم بالابر هیدرولیکی یک لایه از ارتفاع را پایین می‌آورد، این چرخه را تکرار می‌کند تا کل قاب محصولات تخلیه شود و خط نقاله تخلیه قفس محصول را به خط انتقال بطری برای بسته‌بندی ثانویه می‌فرستد. این سیستم به طور خودکار توسط PLC کنترل می‌شود تا در مصرف نیروی انسانی صرفه‌جویی شود و راندمان تولید را تا حد زیادی بهبود بخشد.
4) مکانیزم بالابری انباشته‌سازی پارتیشن
این سیستم برای جمع‌آوری پارتیشن‌ها و همکاری با مکانیزم مکش پارتیشن استفاده می‌شود

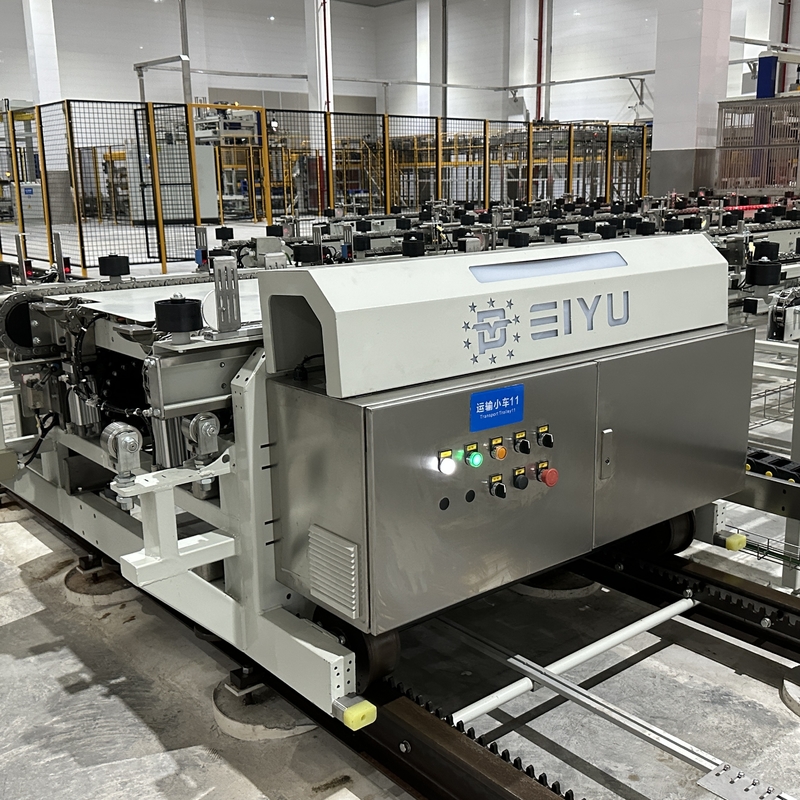

5) خودروی شاتل
قاب‌های قفس بر اساس تعداد مشخصی به یک گروه مرتب می‌شوند و به طور خودکار توسط مکانیزم متصل می‌شوند (تعداد هر گروه باید با تعداد موجود در استریل‌کننده مطابقت داشته باشد) و خودروی شاتل قاب‌های قفس گروه‌بندی شده را به (یا از) هر استریل‌کننده برقی برای کار بعدی منتقل می‌کند.
6) سیستم کنترل موقعیت‌یابی خودروی شاتل
اولین سیستم موقعیت‌یابی دیجیتال داخلی که در چین استفاده می‌شود تا اطمینان حاصل شود که دقت کنترل موقعیت‌یابی خودروی شاتل ±1 میلی‌متر است. (فناوری ثبت اختراع شرکت)

2.پارامترهای فنی:
1) سرعت دستگاه: 3 لایه در دقیقه
2) توان نصب شده: 15 کیلووات
3) فشار هوای مورد استفاده: 7 بار
4) مصرف هوا: 1000 لیتر در دقیقه
5) تمام سیستم‌های بالابر هیدرولیک، برندهای شناخته شده هستند.

برخی از گواهینامه‌های صدور گواهینامه و موارد مشتری:

3.پیکربندی الکتریکی پی‌یو:
اصول پیکربندی اجزای الکتریکی تجهیزات ارائه شده توسط پی‌یو در این مورد عبارتند از:

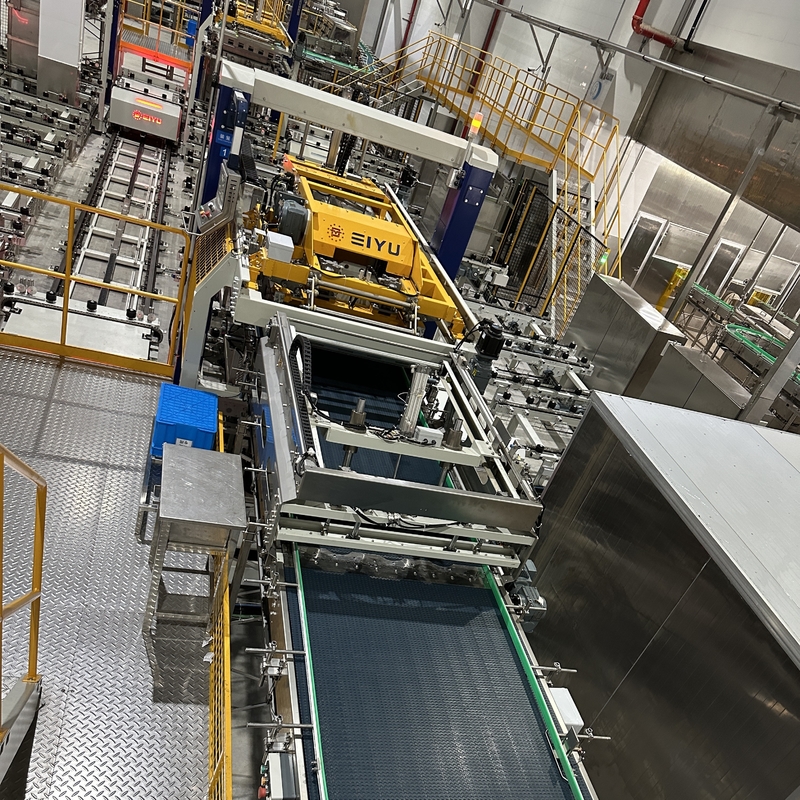

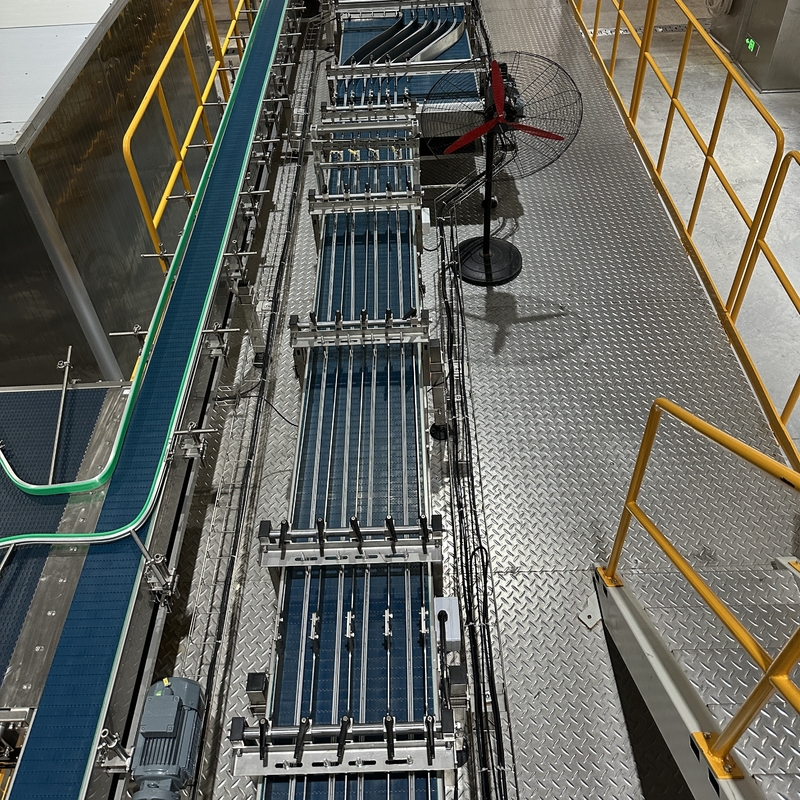

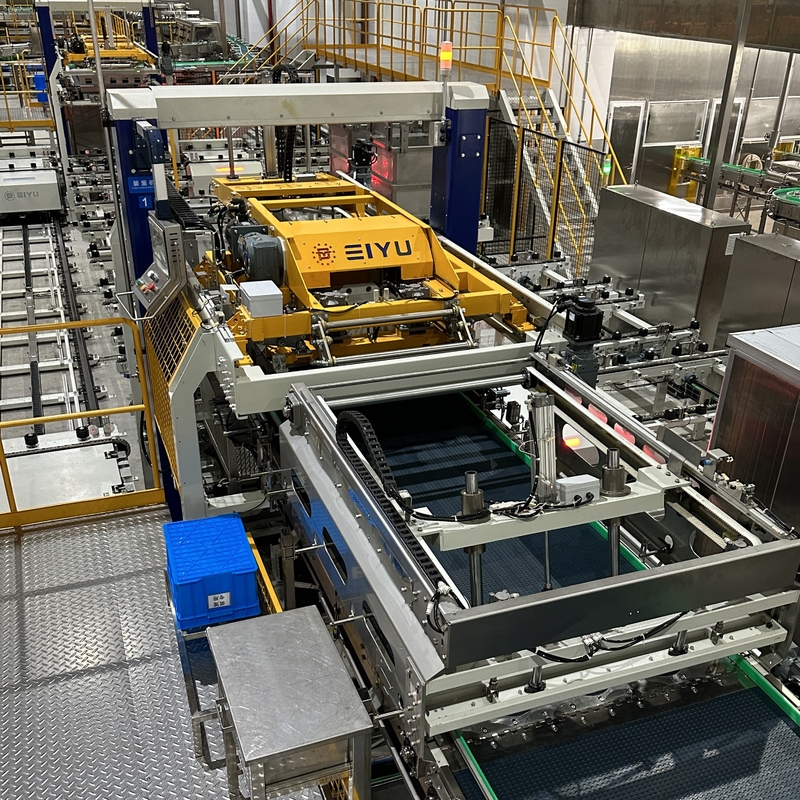

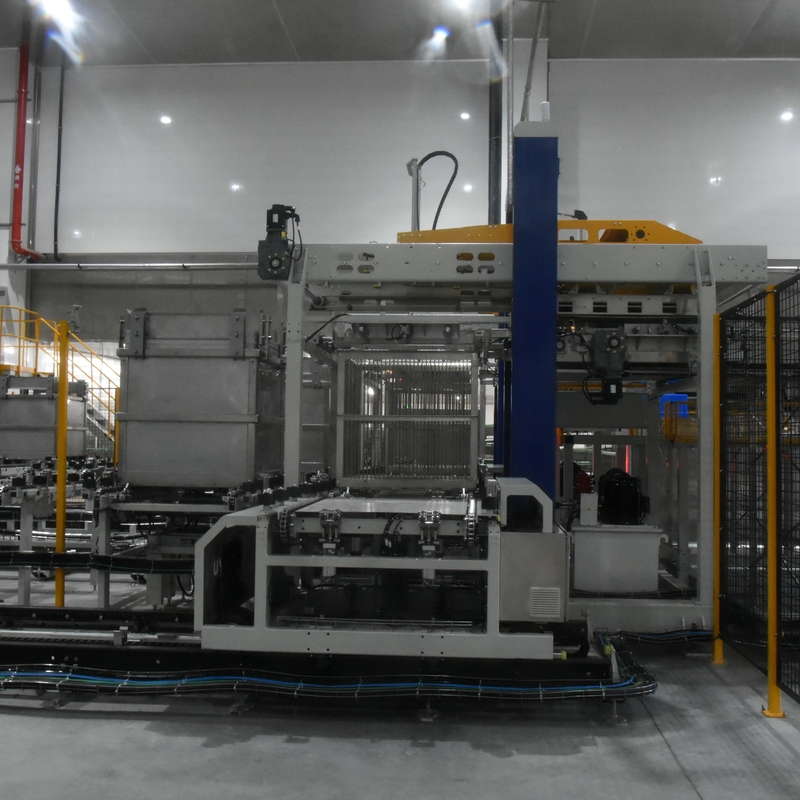

4.عکس‌های در محل از مورد پروژه سیستم قفسه‌بندی و تخلیه:

5.پیشنهاد قیمت و زمان تحویل برای سیستم قفسه‌بندی و تخلیه دستگاه بسته‌بندی آب آشامیدنی و آبمیوه:

(1).مدت اعتبار پیشنهاد قیمت: 1 ماه;
(2).روش پرداخت: T/T، L/C.
(3).مشتریان نمونه‌های محصول و بسته‌بندی مورد نیاز برای آزمایش کارخانه را به صورت رایگان ارائه می‌دهند;
(4).زمان تحویل: 60 روز کاری از زمان دریافت سپرده مشتری و نمونه‌های بسته‌بندی محصول.

6.تضمین کیفیت برای سیستم قفسه‌بندی و تخلیه دستگاه بسته‌بندی آب آشامیدنی و آبمیوه:
(1).این شرکت تضمین می‌کند که کالاهای ارائه شده کاملاً نو، استفاده نشده، از جدیدترین طراحی و مواد مناسب ساخته شده‌اند و از هر نظر با کیفیت، مشخصات و عملکرد مشخص شده در قرارداد فنی مطابقت دارند;
(2).این شرکت تضمین می‌کند که پس از هدایت، نصب و اشکال‌زدایی صحیح خط تولید، تجهیزات در عرض 15 روز از راه‌اندازی کل سیستم به شاخص‌های عملکرد فنی مختلف محصول می‌رسند;
(3).این شرکت تضمین می‌کند که در مدت گارانتی کیفیت مشخص شده در قرارداد، مسئول نقص‌ها، خرابی‌ها و آسیب‌های خط تولید ناشی از نقص در طراحی، فرآیند، ساخت، نصب، اشکال‌زدایی یا مواد ارائه شده و کیفیت تجهیزات فروشنده خواهد بود;
(4).مدت گارانتی کیفیت تجهیزات 12 ماه پس از پذیرش خط تولید است. اگر در طول دوره گارانتی کیفیت مشخص شود که کیفیت یا مشخصات تجهیزات با مفاد قرارداد مطابقت ندارد، یا ثابت شود که تجهیزات معیوب هستند (از جمله نقص‌های احتمالی یا استفاده از مواد نامرغوب و غیره)، خریدار حق دارد اصلاح را به فروشنده در مدت گارانتی کیفیت محصول طبق گواهی بازرسی صادر شده توسط اداره قانونی پیشنهاد دهد;
(5).این شرکت خواص مکانیکی تجهیزات ارائه شده، کیفیت محصول و شاخص‌های مصرف محصول را تضمین می‌کند.

7.گارانتی تجهیزات برای سیستم قفسه‌بندی و تخلیه دستگاه بسته‌بندی آب آشامیدنی و آبمیوه:
(1).پس از پذیرش تجهیزات، 12 ماه گارانتی ارائه می‌شود و سیستم کنترل (برند استاندارد Huichuan) 24 ماه گارانتی ارائه می‌دهد. در طول دوره گارانتی، شرکت ما قطعات یدکی رایگان و خدمات به موقع و موثر را به کاربران ارائه می‌دهد (قطعات فرسوده شامل گارانتی نمی‌شوند);
(2).اگر تجهیزات خراب شوند و نیاز به تعمیر در محل داشته باشند، شرکت ما تضمین می‌کند که پرسنل تعمیر و نگهداری ظرف 48 ساعت به محل مشتری می‌روند تا به مشتری کمک کنند تا در زمان مناسب عیب را برطرف کند (به استثنای فورس ماژور);
(3).پس از دوره گارانتی، شرکت ما پشتیبانی فنی ترجیحی گسترده، عرضه کافی قطعات یدکی و سایر خدمات پس از فروش را برای زندگی به کاربران ارائه می‌دهد;

8.بسته‌بندی و حمل و نقل برای سیستم قفسه‌بندی و تخلیه دستگاه بسته‌بندی آب آشامیدنی و آبمیوه:
(1).روش بسته‌بندی:
بسته‌بندی از جعبه‌های بسته‌بندی ویژه و محکم یا قاب‌های ثابت استفاده می‌کند که برای حمل و نقل طولانی‌مدت، ضد رطوبت، ضد زنگ، ضد ضربه، مناسب برای حمل و نقل زمینی، حمل و نقل دریایی و بلند کردن کلی است.
(2).روش حمل و نقل: حمل و نقل زمینی، حمل و نقل دریایی.
